EDS6EL系列DC隔离开关是专为商业太阳能屋顶系统开发的高安全性直流隔离设备，额定电压高达1500V DC，额定电流覆盖13A~50A。产品安装于光伏组件与逆变器之间，在系统维护或紧急情况下快速切断直流电路，保障光伏系统安全运行。

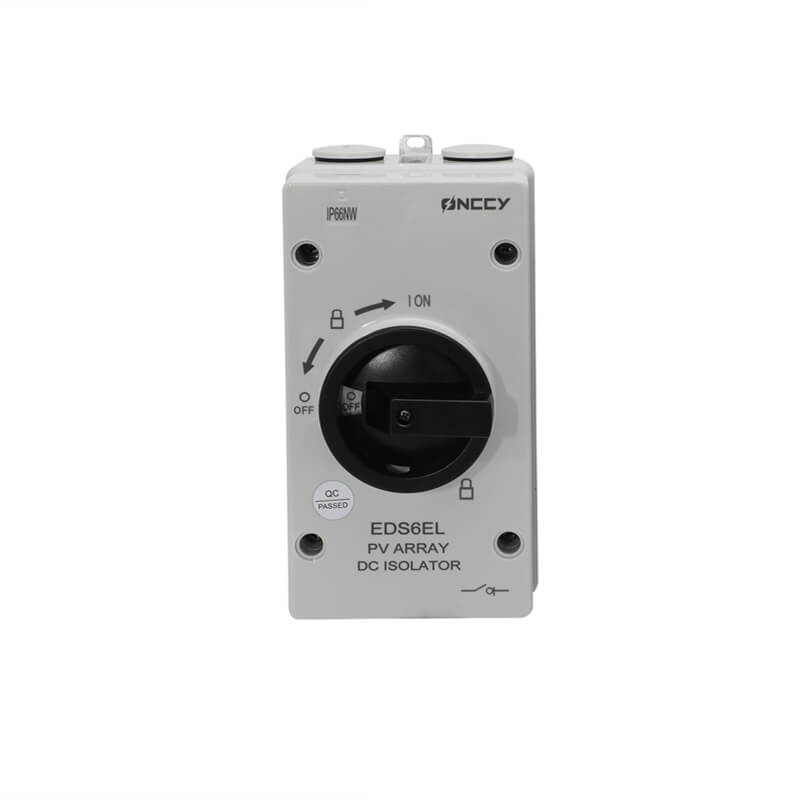

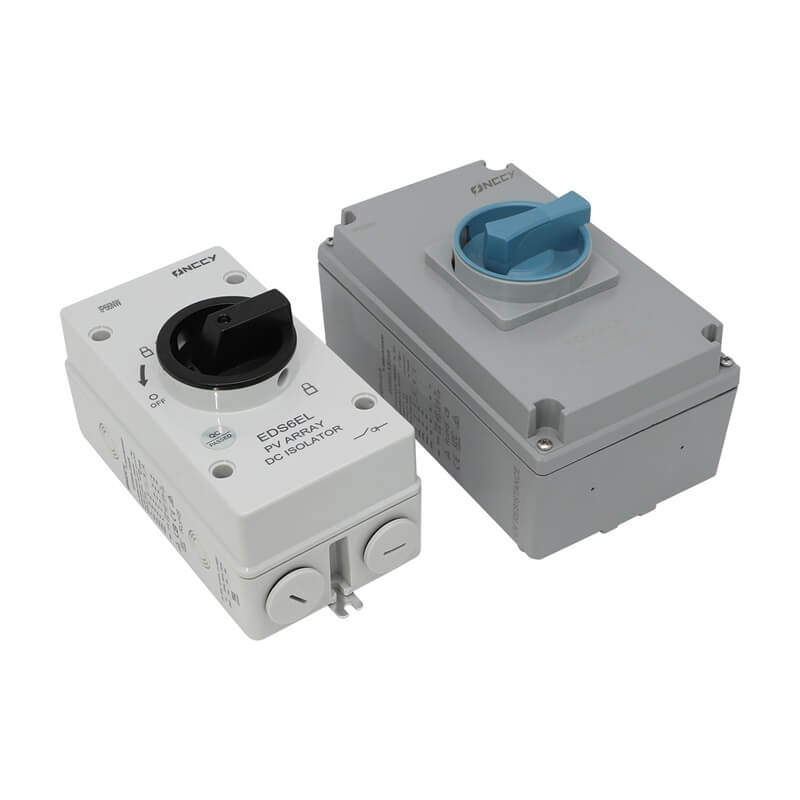

提供铝合金机箱和塑料机箱两种选择，支持2极和4极灵活配置，采用专利灭弧技术，灭弧时间小于1毫秒。
产品亮点
| 🔒 安全可靠 | 🛡️ 防护耐久 | ⚡ 灵活适配 |
|---|
| 灭弧时间 < 1ms | IP66防护等级 | 2极 / 4极可选 |
| 接地保护端子 | 抗UV塑料/防腐铝合金 | 13A~50A电流规格 |
| IK10抗冲击（铝合金） | -40°C ~ +85°C工作温度 | 锁定/解锁版本 |
| IEC/AS/UL/GB多国认证 | 10,000次机械寿命 | 塑料机箱可选呼吸阀 |
参数表格
电气参数
| 参数 | 规格值 | 参数 | 规格值 |
|---|
| 额定绝缘电压 | 1500V DC | 额定脉冲耐压 | 8000V |
| 额定短时耐受电流 | 780A (1s) | 额定短路接通能力 | 1200A |
| 使用类别 | DC-PV1 / DC-PV2 | 认证标准 | IEC60947-3 / AS60947.3 / UL508i / GB/T14048.3 |
电流-电压对照表
| 型号 | 额定热电流 | 600Vdc | 800Vdc | 1000Vdc | 1200Vdc | 1500Vdc |
|---|
| EDS6EL/13 | 32A | 32A | 26A | 13A | 10A | 5A |
| EDS6EL/20 | 40A | 40A | 30A | 20A | 12A | 6A |
| EDS6EL/25 | 55A | 55A | 45A | 25A | 15A | 8A |
| EDS6EL/40 | 55A | — | 50A | 40A | 30A | 20A |
| EDS6EL/50 | 55A | — | 55A | 50A | 40A | 30A |
接线参数
| 参数 | 规格值 |
|---|
| 导线截面积 | 4-16 mm²（实心/软线） |
| 端子螺丝 | M4，扭矩 1.2-1.8 Nm |
| 每端子导体数 | 1根 |
| 剥线长度 | 8mm |
机械参数
| 参数 | 规格值 | 参数 | 规格值 |
|---|
| 极数 | 2极 / 4极 | 触点间距 | 8mm |
| 操作方式 | 旋钮（OFF/ON） | 污染等级 | 3级 |
| 电气寿命 | 3000次 | 机械寿命 | 10000次 |
| 工作温度 | -40°C ~ +85°C | 过电压类别 | III |
机箱尺寸
| 机箱类型 | 长×宽×高 (mm) |
|---|
| 铝合金机箱 | 188.4 × 155 × 110 |
| 塑料机箱（2极） | 211.7 × 169 × 110 |
| 塑料机箱（4极） | 249.8 × 169 × 110 |
| 塑料机箱（2极长型） | 249.4 × 169 × 110 |
选型代码
EDS 6 EL / [电流] / [极数][锁] 例：EDS6EL/25/2R → 25A / 2极 / 锁定型 / 塑料机箱
| 位置 | 选项 |
|---|
| 机箱 | EL=塑料，ELA=铝合金 |
| 电流 | 13/20/25/40/50A |
| 极数 | 2=2极，4=4极，4T/4B/4S=4极变体 |
| 锁定 | R=锁定型，空=普通型 |
应用场景
🏠 住宅与小型商业光伏
- 家庭屋顶光伏系统直流侧隔离
- 小型商铺太阳能系统
- 车库光伏充电站
🏢 中大型商业光伏电站
- 商业建筑屋顶光伏（1000V标准系统）
- 工业厂房太阳能发电
- 物流仓储园区光伏
🌾 农业及特殊环境
- 农业大棚光伏系统
- 渔光互补项目
- 沿海/高海拔/沙漠等极端气候地区
