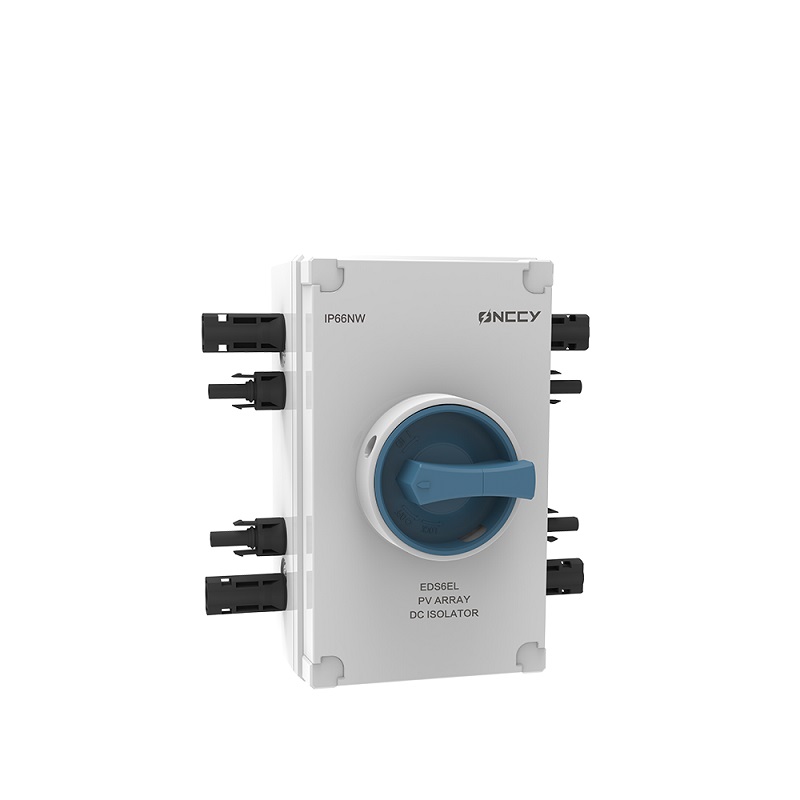

EDS6EL系列DC隔离开关（垂直穿板型）是专为商业太阳能屋顶系统设计的高安全性直流隔离设备，采用上下垂直进线设计，光伏电缆从设备顶部和底部穿入，实现标准的二进二出接线方式。额定电压高达1500V DC，额定电流覆盖13A~50A，是光伏组件与逆变器之间直流侧隔离的理想选择。
产品采用专利灭弧技术，灭弧时间小于1毫秒，配合IP66高防护等级机箱，适用于各种户外光伏安装环境。
产品亮点与特征
🛡️ 安全可靠
| 特性 | 说明 |
|---|
| 快速灭弧 | 灭弧时间 < 1ms，有效抑制直流电弧 |
| 接地保护 | 标配接地端子，保障电气安全 |
| 多国认证 | IEC60947-3 / AS60947.3 / UL508i / GB/T14048.3 |
| 短路耐受 | 额定短路接通能力1200A |
🔧 垂直穿板设计
| 特性 | 说明 |
|---|
| 上下进线 | 电缆从设备顶部/底部垂直穿入 |
| 二进二出 | 标准双通道设计，接线清晰有序 |
| 安装便捷 | 配合导轨或背板安装，施工简便 |
| 节省空间 | 垂直走线适配紧凑安装空间 |
💪 防护耐久
| 特性 | 说明 |
|---|
| IP66防护 | 完全防尘，防护强力喷水 |
| 抗UV材质 | 抗紫外线老化，适应户外暴晒 |
| 温度适应 | -40°C ~ +85°C宽温工作范围 |
| 长久寿命 | 机械寿命10,000次 |
参数表格
基础电气参数
| 参数 | 规格值 |
|---|
| 额定绝缘电压 | 1500V DC |
| 额定脉冲耐受电压 | 8000V |
| 额定短时耐受电流 | 780A (1秒) |
| 额定短路接通能力 | 1200A |
| 使用类别 | DC-PV1 / DC-PV2 |
电流-电压对照表
| 型号 | 额定热电流 | 600Vdc | 800Vdc | 1000Vdc | 1200Vdc | 1500Vdc |
|---|
| EDS6EL/13 | 32A | 32A | 26A | 13A | 10A | 5A |
| EDS6EL/20 | 40A | 40A | 30A | 20A | 12A | 6A |
| EDS6EL/25 | 55A | 55A | 45A | 25A | 15A | 8A |
| EDS6EL/40 | 55A | — | 50A | 40A | 30A | 20A |
| EDS6EL/50 | 55A | — | 55A | 50A | 40A | 30A |
接线参数
| 参数 | 规格值 |
|---|
| 连接器类型 | 太阳能防水快插接头（二进二出） |
| 适配电缆 | 光伏专用电缆 4-16mm² |
| 端子规格 | M4螺丝，扭矩1.2-1.8 Nm |
| 每路导体数 | 1根 |
垂直穿板端子详解

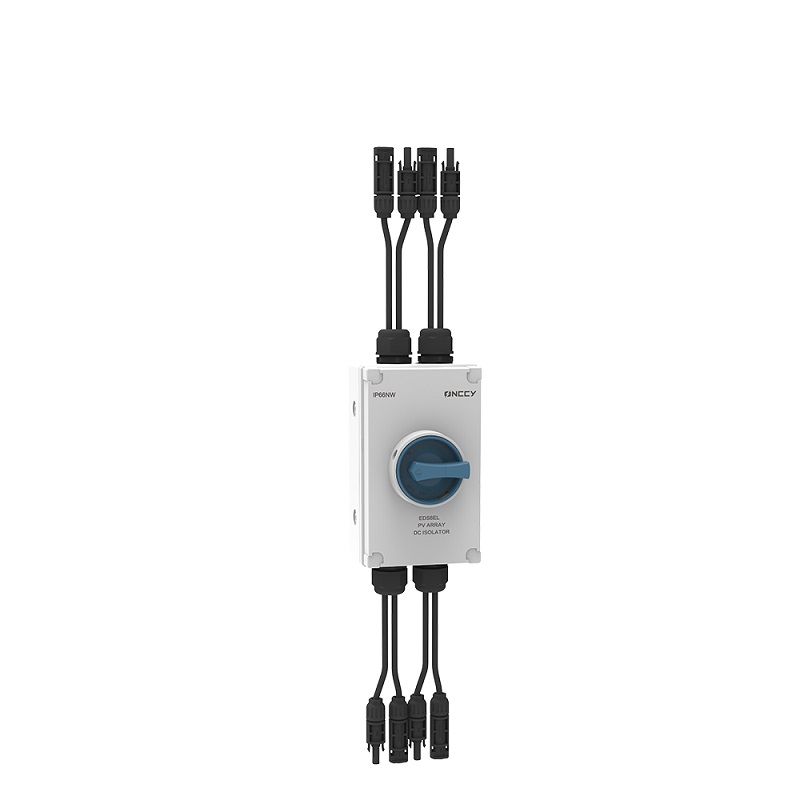

垂直穿板型隔离开关采用顶部/底部双向穿板设计，光伏电缆从设备顶部和底部垂直穿入，实现标准的二进二出接线布局。
端子布局结构
| 位置 | 功能 | 说明 |
|---|
| 顶部 | 输入端子 | 连接来自光伏组件的正极(+)和负极(-)电缆 |
| 底部 | 输出端子 | 连接通往逆变器的正极(+)和负极(-)电缆 |
端子技术规格
| 项目 | 规格 |
|---|
| 端子类型 | 太阳能防水快插接头（MC4标准兼容） |
| 端子材质 | 黄铜镀镍，优异的导电性与抗腐蚀性 |
| 螺纹规格 | M4 × 8mm深 |
| 拧紧扭矩 | 1.2 ~ 1.8 Nm |
| 适用导线 | 4-16mm² 实心/软导线 |
| 剥线长度 | 8mm |
| 防护密封 | IP66，预装密封圈 |
端子特点
- 双向穿板结构：电缆从设备顶部穿入（接光伏侧），从底部穿出（接逆变器侧），形成清晰的电流方向
- 极性标识：每个极位标注清晰的正极(+)和负极(-)标识，防止接线错误
- 预装密封：防水接头型号出厂预装密封圈，安装后即达IP66防护等级
- 快速连接：采用MC4标准光伏连接器，支持现场快速插拔，维护便捷
- 防错设计：正极(+)和负极(-)接口采用不同的卡扣尺寸，防止误插
