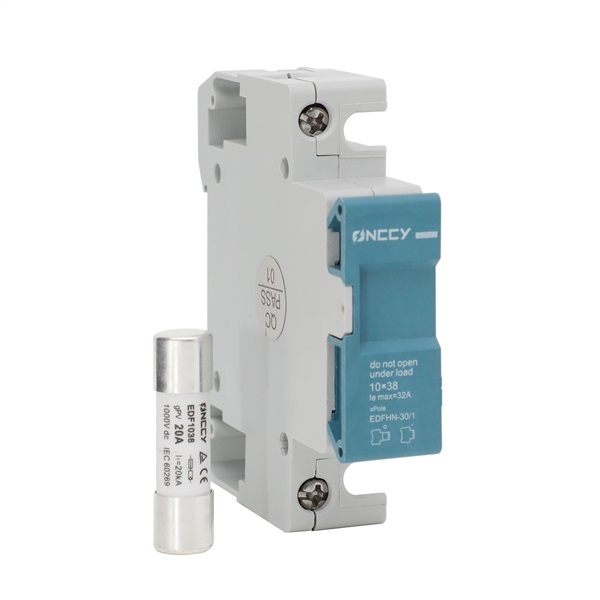

EDFH 系列 10×38mm 光伏直流熔断器（熔芯）专为 1000V 直流光伏及储能系统设计，额定电流覆盖 1~32A，分断能力高达 20kA @1000V DC。熔芯采用紧凑型 10×38mm 设计，具备低功耗、低弧压、低 I²t 能量通过等优异直流开断特性，可在短路故障时快速、可靠地切断故障电流，保护光伏组串、逆变器、储能 PCS 等后端设备。产品符合 UL 248-19 / IEC 60269-6 / GB/T 13539-6 标准，储存温度可达 -40°C~+120°C，抗振抗冲击能力 >20g，适用于包括轨道交通在内的强振动环境，并可配套 EDFH 系列 1000V 熔断器底座（DIN35 导轨安装）组成完整保护单元。
| 产品名称 | EDFH 系列 10×38mm 光伏直流熔断器（熔芯） |
| 品牌 | ONCCY |
| 额定工作电压 | 1000V DC |
| 额定电流范围 | 1A / 2A / 3A / 3.5A / 4A / 5A / 6A / 8A / 10A / 12A / 15A / 16A / 20A / 25A / 30A / 32A |
| 分断能力 | 20kA @ 1000V DC |
| 外形尺寸 | 10×38mm（直径×长度 10.3×38 mm） |
| 功耗特性 | 低功耗（32A 约 5.5W，其余随电流递减） |
| 弧压 / I²t | 低弧压、低 I²t 能量通过 |
| 设计标准 | UL 248-19 / IEC 60269-6 / GB/T 13539-6 |
| 对应型号 | 1000VDC/10X38/1A … 1000VDC/10X38/32A（按额定电流选取） |
| 安装方式 | 螺栓安装；配套 EDFH 系列 1000V 熔断器底座（DIN35 导轨） |
| 工作温度（允许） | -40°C ~ +80°C（正常使用条件 -5°C ~ +40°C） |
| 存储温度 | -40°C ~ +120°C |
| 长期通流建议 | 长期通流建议不大于额定电流的 75% |
| 海拔适用 | 2000 ~ 4500 m（高海拔需按说明降额） |
| 振动 / 冲击 | 抗振抗冲击 >20g，符合轨道交通 IT 应用环境 |
说明：各额定电流的预弧 I²t、熔断 I²t 随电流变化，详细数值请查阅官方数据手册；在封闭环境中，海拔每升高 1000m 额定电流需降额 2%~5%。该熔芯需搭配 EDFH 系列 1000V 熔断器底座使用。
